游标绝对值光学旋转编码器芯片 - KTO95系列

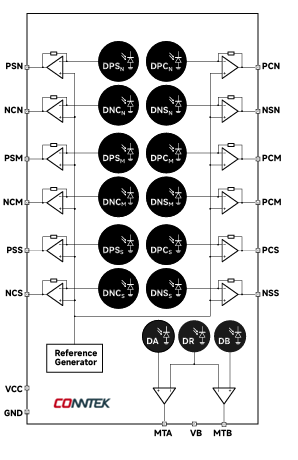

KTO9512 是先进的光学编码器 IC，具有集成的高清相位阵列光电传感器，提供了优秀的信号保真度，并具有较宽松的对准容差。该系列设备输出精确的正弦/余弦信号，允许后续设备进高分辨率插值，具体型号可以通过三通道 Nonius 插值实现高达 24 位的单圈位置分辨率。

产品特点：

ㆍ紧凑型高分辨率绝对位置编码器

ㆍ适用于直径 26mm 光栅码盘

ㆍ单片 3 通道相位阵列，信号匹配优秀

ㆍ2 位格雷码扫描，嵌入式扇区检测

ㆍ适中码道间距，减少串扰

ㆍ超低暗电流，高温操作适用

ㆍ低噪声光电流放大器，1 MΩ 互阻增益

ㆍ差分电压输出，短路保护

ㆍ低输出阻抗，增强 EMI 抗干扰

ㆍ模拟工作电压 4.1V 及以上

ㆍ数字工作电压 1.8V 及以上

ㆍ工作温度范围 -40°C 至 +125°C

ㆍoptoQFN 封装，符合 RoHS 标准

ㆍ支持评估板和码盘采样

规格参数

产品名称	系列	分辨率	码盘直径	格雷码道	检测范围	供电电流	光电流范围	封装		工作温度
相位阵游标光编码器芯片	KTO9512	24bit	26mm	2bit	360°	9.5-15mA	0-1120nA	32-pin optoQFN 5mmx5mmx0.9mm		-40~+125°C
		码盘原理	码盘刻线		模拟电压	光谱应用范围		上电稳定时间	输出方式
		3码道游标原理	512CPR/510CPR/480CPR		4.1-5.5V	400-950nm		100us	6对模拟差分对输出
