昆泰芯KTH5900是一款 24bit 绝对角度 TMR 磁性编码器，构成一个高速高精度的非接触磁性编码器模块。它具有最高 2M 采样速率的 16bit SAR ADC 读取传感器上的差分模拟正弦和余弦信号的能力，可以通过其高速数字电路进行角度计算，并输出位置信息。
昆泰芯KTH5900是一款 24bit 绝对角度 TMR 磁性编码器，构成一个高速高精度的非接触磁性编码器模块。它具有最高 2M 采样速率的 16bit SAR ADC 读取传感器上的差分模拟正弦和余弦信号的能力，可以通过其高速数字电路进行角度计算，并输出位置信息。
| 产品名称 | 系列 | 校准 | 磁铁摆放方式 | 检测范围 | 电压 | 噪声（6sigma） | 有效位 | 单极对非线性误差精度 | 工作电流 | 转速 | 输出方式 | 特色 | 磁场检测范围 | 启动时间 | 工作温度 | 封装 | 应用领域 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

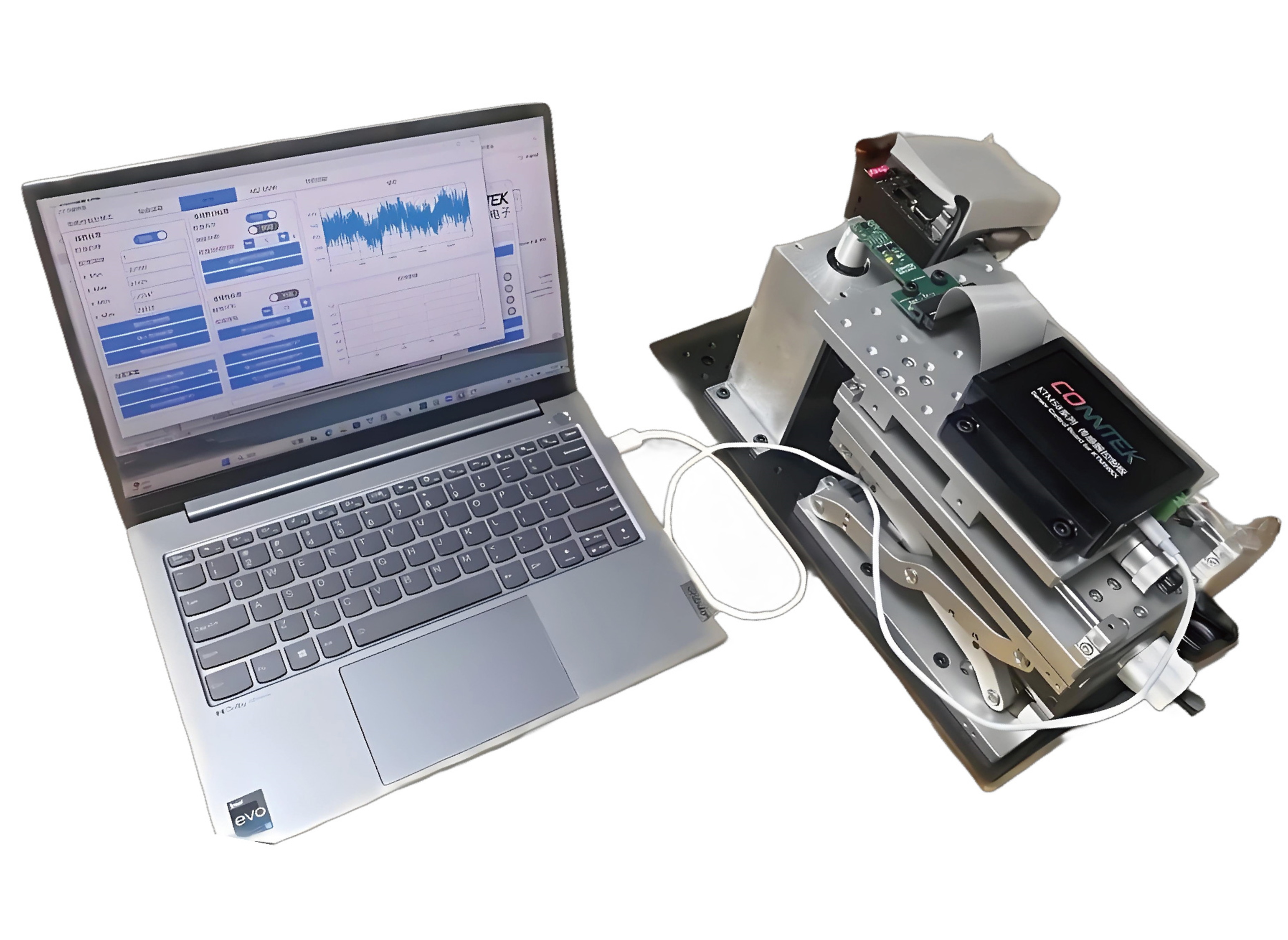

| 24Bit 高速 高分辨率 TMR 磁编码器 |
KTM5900 |
自校准、光编对拖 | 在轴、离轴 | 360° | 3~5.5V | 0.01 | 16Bit | 在轴±0.02° 离轴±0.05° |
40mA | 180,000 rpm | ±ABZ ±UVW PWM/SPI |
双16Bit 2M SAR ADC 24bit角度分辨率 |
30-150mT | 23ms | -40 ~ +125 ℃ | QFN32- 5*5 | 伺服电机 机器人关节 直线电机以及需要角度 检测精度超高领域 |

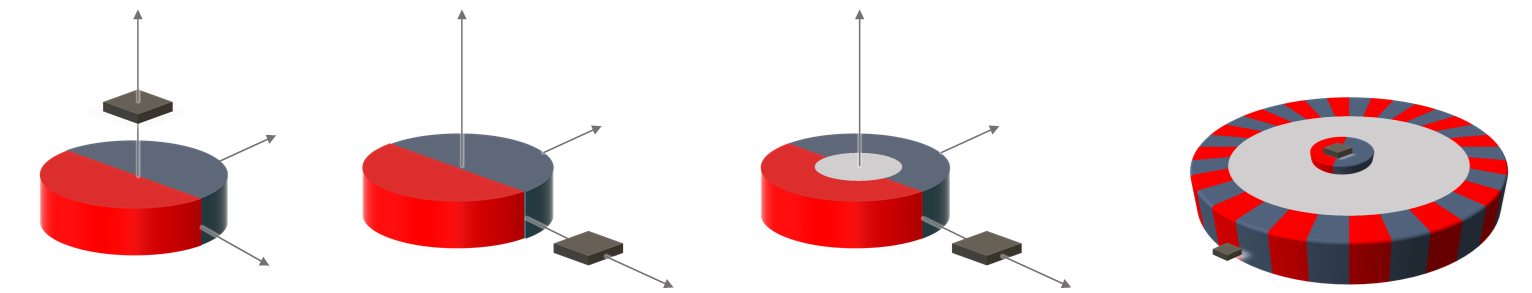

| 感应方向 |
|
||||||||||||||||
|
KTM5910 |
自校准、光编对拖 | 在轴 | 360° | 3~5.5V | 0.01 | 16Bit | ±0.02° | 40mA | 180,000 rpm | ±ABZ ±UVW PWM/SPI |
双16Bit 2M SAR ADC 24bit角度分辨率 |
30-150mT | 23ms | -40 ~ +125 ℃ | QFN32- 5*5 | 伺服电机 机器人关节 直线电机以及需要角度 检测精度超高领域 |
|
| 感应方向 |
|
||||||||||||||||
| 产品系列 | 文档类型 | 中文版 | 英文版 |
|---|---|---|---|
| KTM5900 | 产品手册 |
KTM5900 24bit绝对角度磁性编码器.pdf
|
KTM5900 Datasheet EN.pdf
|
| KTM5910 | 产品手册 |
KTM5910 24bit绝对角度磁性编码器.pdf
|
| 产品系列 | 文档类型 | 产品文档 |
|---|---|---|
| KTM5900 | 产品手册 |
KTM5900 24bit绝对角度磁性编码器5.pdf
|
| KTM5910 | 产品手册 |
KTM5910 24bit绝对角度磁性编码器6.pdf
|
